產品結構

●產品型號：    JJSF7-TREUSP

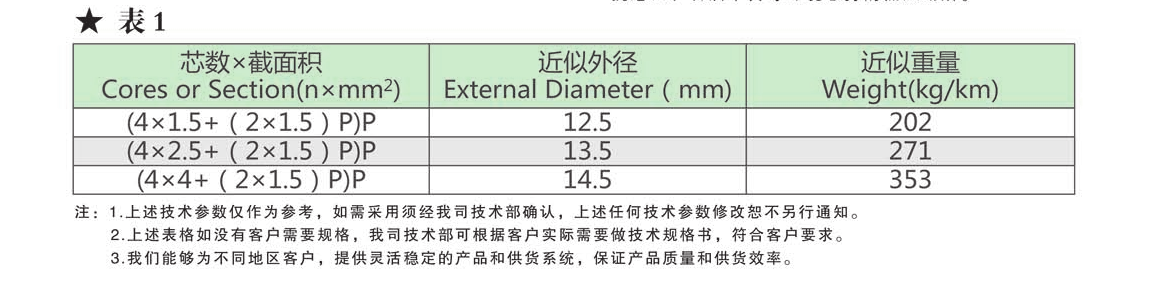

●產品規格：   信號線芯：1對，2芯；動力線芯：4芯，（1.5-4）mm²

●導體    ：    高抗彎強度的精細裸銅多股絞合

               （符合IEC60228 cl.6 VDE0295 cl.6標準）

●絕緣    ：    高機械性能低電容TPE混合物

●對絞     ：   信號對線以小節距絞合在一起

●線芯識別 ：   動力導體：其中一根黃綠雙色，其余黑色并帶白色數字

                控制線芯：黑色帶白色數字

●單元屏蔽 ：   鋁箔屏蔽，線覆蓋率為100%

    ●成纜     ：   動力導體和信號對線以短節距與高強度中心線絞合在一起

●繞包     ：   聚酯帶或其它帶材

●屏蔽     ：   高抗彎強度的鍍錫銅絲編織屏蔽，線覆蓋率為80%

●外護套   ：   低粘性、耐油PUR基混合物，特別耐磨具有高度靈活性，適用于拖鏈

               （符合VDE0282標準）

●護套顏色 ：    橙色（與RAL2003相似)（其它顏色根據客戶要求）

                 綠色（與RAL6005相似)

                 黑色（與RAL9005相似)

技術特性

●額定電壓：      600/1000V  （符合VDE 0250標準）

●測試電壓：      4000V/5min （符合VDE 0281-2標準）

●使用溫度范圍：   -40℃至+100℃

  （移動安裝）    彎曲半徑為：12×D

●使用溫度范圍：  -50℃至+100℃

  （固定敷設）    彎曲半徑為：8×D

●最大速度：      3米/秒；2米/秒

     （架空/滑行）

●最大速度：       20米/秒

    ●短路時可達最高溫度：+250℃

●阻燃特性：        符合IEC332-1 標準

●彎曲壽命：       30次/分鐘，＞300萬次

●材料性能：耐寒、耐油和冷卻劑、抗水解和微生物、耐刻痕、抗輻射、耐臭氧、耐候性、耐酸堿

●不含PVC和鹵素、高的機械負荷、優異耐曲撓性、抗扭曲性、良好的電磁抗干擾性
